布袋除塵器花板設計與生產要求

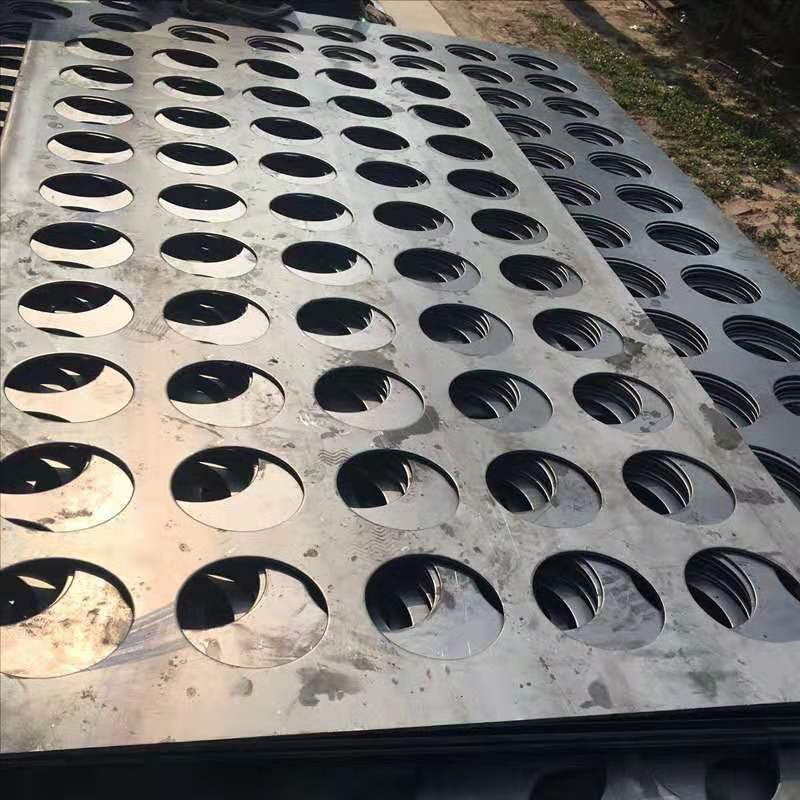

布袋除塵器花板是指開有大小相同安裝除塵濾袋孔的鋼隔板。在花板設計中主要是布置濾袋孔的,其間距與袋徑、袋長、粉塵性質、過濾速度等因素有關。如孔與孔之間過密,濾袋底部相互碰撞磨損,在運行數個月內部分濾袋底部破裂,還會令除塵箱體內氣流上升速度太快,導致煙塵排放量增加,除塵布袋的局部過濾超負荷和清灰力度減小。?
布袋除塵器花板是指開有大小相同安裝除塵濾袋孔的鋼隔板。在花板設計中主要是布置濾袋孔的,其間距與袋徑、袋長、粉塵性質、過濾速度等因素有關。如孔與孔之間過密,濾袋底部相互碰撞磨損,在運行數個月內部分濾袋底部破裂,還會令除塵箱體內氣流上升速度太快,導致煙塵排放量增加,除塵布袋的局部過濾超負荷和清灰力度減小。?
布袋除塵器花板袋與袋之間的應該根據除塵布袋長度、氣流上升速度等因素考慮設計,至少大于濾袋直徑的2/5(不小于40mm),這樣的設計才合理可靠。布袋除塵器花板設計應注意以下要點:
?。?)除塵器花板又叫除塵器多孔板,花板既要承受系統負壓,又要承受濾袋、粉塵層及袋籠的重量,花板如有變形可能影響濾袋的重直度及袋口處的密封效果,因此設計時在花板下部要做加強處理。
?。?)除塵器花板應光滑平整,不應有撓曲、凹凸不平等缺陷,其平面度偏差不大于花板長度的2/1000?;ò蹇讖街苓呉蠊饣瑹o毛刺,用彈性脹圈固定濾袋的花板孔徑公差為±0。3mm。花板孔徑加工后安裝位置與理論位置偏差應小于1.5mm,平面度偏差不大于花板長度的2/1000。
布袋除塵器花板的生產要點:
1、除塵器花板應平整、光潔,不應有撓曲、凹凸不平等缺陷,其平面度偏差不大于花板長度的4/1000。
2、除塵器花板孔徑加工后實際位置與設計位置偏差應小于1.5 mm。?
3、除塵器花板孔的周邊要求當滑無毛刺,孔徑公差為+2 0mm。若用彈性漲圈固定的方式,可適當放寬花板孔徑公差范圍,為+0.3 0 mm。?
4、除塵器?花板應經噴砂除塵銹后進行的涂裝處理,以防銹蝕。
5、大型脈沖除塵器花板應采用6 mm厚鋼板,并設有剛度好的加強筋,防止受重力變形。布除塵器花板起到重要的作用如處理不好濾袋經常受到磨損,會使濾袋的使用壽命縮短。
